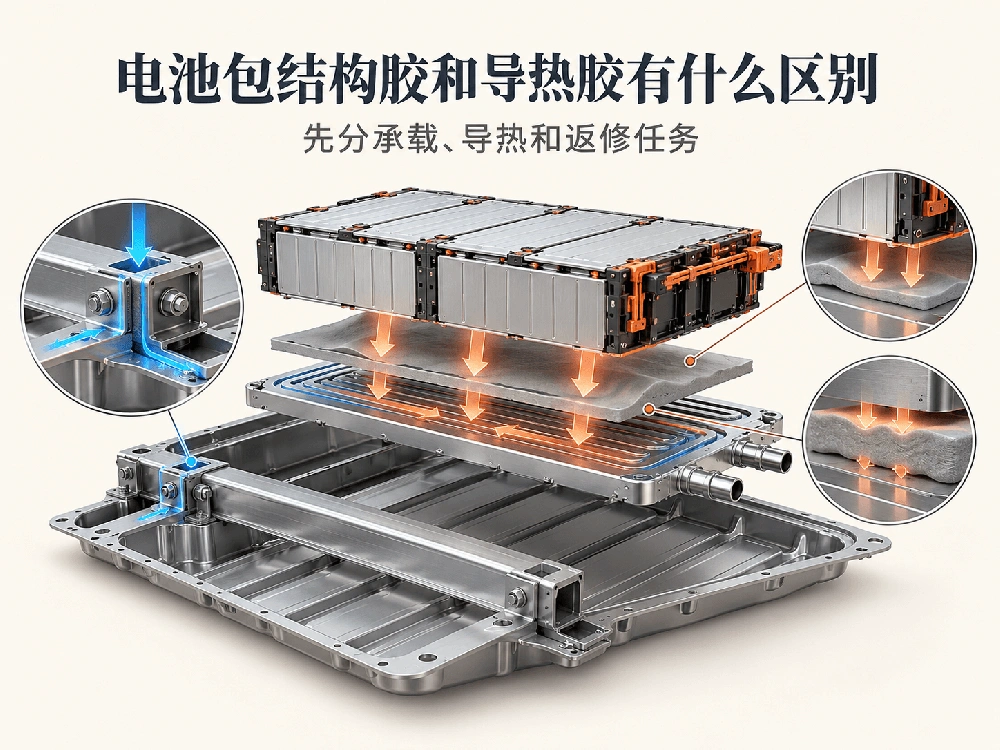

电池包结构胶和导热胶有什么区别？三类材料选型对比

电池包结构胶和导热胶的区别，首先在承担的任务：结构胶负责连接和传递载荷；导热胶负责把热量从电芯或模组传向冷板，但“导热胶”内部又分为能承载的导热结构胶，以及只做填缝传热的导热凝胶。选型时不能只看产品名称或导热系数，要先确定这个胶层是否需要承重。

电池包装配中，最容易混淆的是同一个位置承担了两种任务

电芯底部与水冷板之间既有散热需求，也可能涉及定位；模组端板、横梁和托盘之间要承受振动与冲击，有时又希望胶层协助传热。因为应用位置相邻，采购清单里常把结构胶、导热结构胶和导热凝胶都简称为“电池胶”或“导热胶”。名称一旦被简化，材料职责也容易被混在一起。

一个很实用的判断是：把螺栓、卡扣和框架暂时从设计图上隐藏，这条胶缝是否仍要维持部件位置并传递载荷？如果答案是“要”，应按结构粘接要求选择；如果答案是“不需要，胶层只负责填充间隙和传热”，才进入导热填缝材料的选择。

“结构”和“导热”不是互相排斥的两类名称

结构性能描述的是胶层能否承受拉伸、剪切、剥离、振动和热胀冷缩；导热性能描述的是材料传递热量的能力。两者可以同时存在，所以市场上会出现普通结构胶、导热结构胶和导热凝胶三种常见形态。

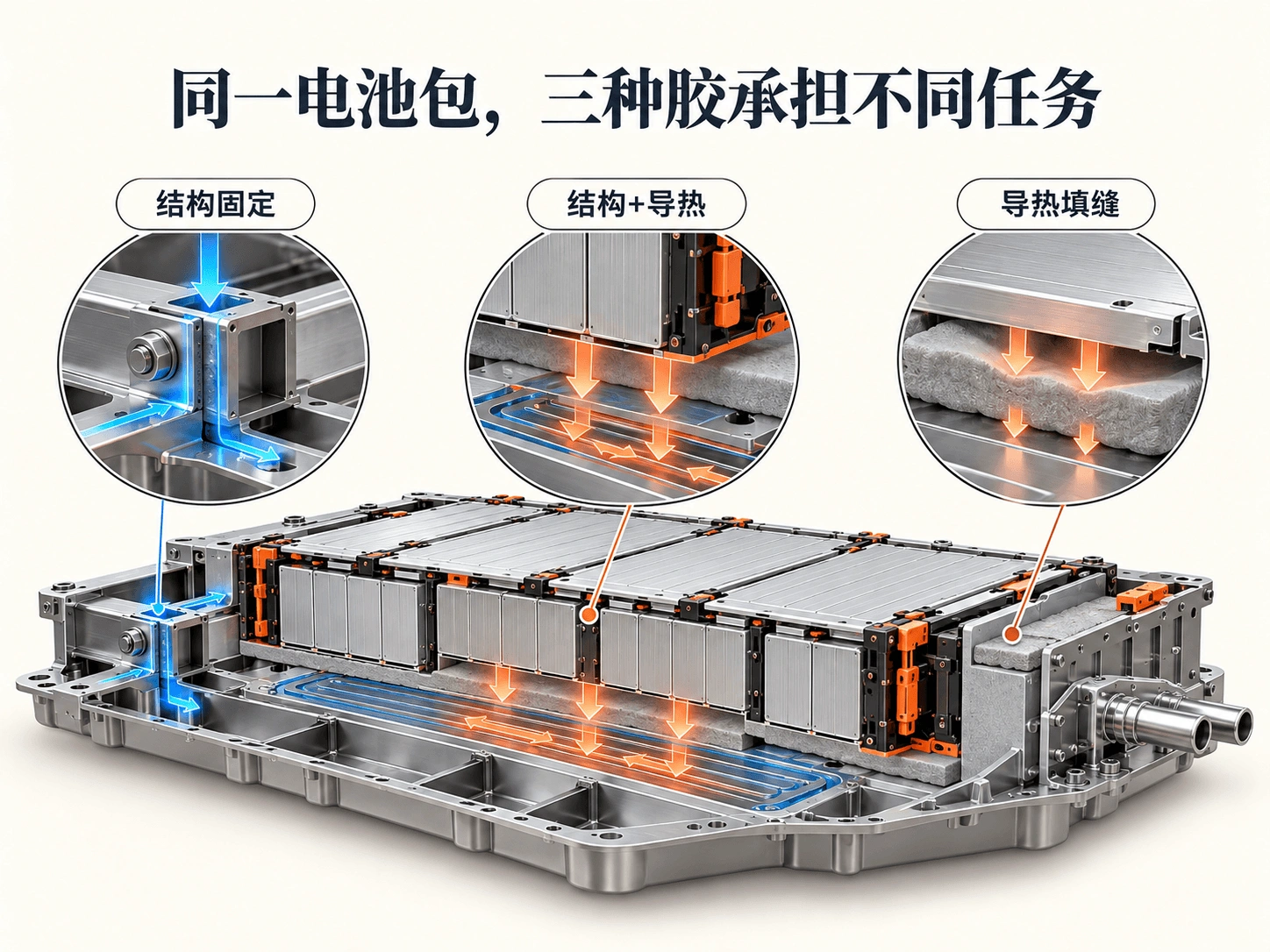

任务一：只需要把部件可靠固定

横梁、加强筋、端板、托盘框架以及金属与复合材料连接，重点是载荷传递和长期耐久。此时不能因为某款材料导热系数更高，就忽略它的剪切、剥离、模量、伸长率及基材适配性。

凯富乐KAC1619是双组分丙烯酸酯结构胶，可用于异种材料结构连接。已确认的拉伸剪切强度范围为13.8～19.3 MPa，55分钟达到3.5 MPa。它适合把“连接强度和装配节拍”作为主要矛盾的部位，不应因为产品属于结构胶，就默认它同时承担电芯大面的热界面填充。

任务二：既要固定，也要把热量传到冷板

如果胶层本身参与电芯、模组与水冷板之间的定位或结构连接，同时必须导热，就要选择导热结构胶。此类材料的难点在于平衡：填入导热粉体可能改变粘度、模量和施工性；强度高，也不代表它能吸收大面积界面的装配公差。

凯富乐KPC3006属于双组份聚氨酯导热结构胶，导热系数为1.2 W/(m·K)，DMA模量小于600 MPa，拉伸强度和铝剪切强度均大于6 MPa，网站操作时间为30分钟。它适合需要结构固定、导热和一定柔韧性的CTP相关粘接位置。项目验证时，力学试样与导热试样要分别建立验收条件，不能用一个导热数值替代全部评价。

任务三：只做大面积填缝，并希望以后方便拆修

模组底部与水冷板之间常存在平面度和装配公差。这里的主要问题是空气间隙带来的高热阻，而不是缺少承载强度。若模组已经通过螺栓、卡扣或框架固定，更适合使用低应力导热凝胶填满界面。

凯富乐KSC6000是双组份高导热低密度填缝胶，官网当前资料标注导热系数2.0 W/(m·K)，并强调低挥发、高触变填缝和可无损返修。它的角色是填隙与传热，不应被当成承重结构胶。需要维修时，可以按项目返修工艺清除旧料、检查接触面并重新施加新材料。

为什么不能只比导热系数

导热系数是材料属性之一，不等于整套界面的实际散热能力。胶层过厚、内部有空洞、接触面积不足或压装高度失控，都可能让高导热材料表现不出应有水平。反过来，如果某处需要承载，单纯选择导热系数高但力学强度很低的凝胶，会把结构风险留给其他部件。

同样，强度也不能单独决定结果。大面积硬质胶层可能把电芯膨胀、冷热循环和装配公差转化为局部应力。选型时应把结构载荷、热流路径、间隙范围、胶层厚度、节拍、返修要求和验证方法放在同一张工程任务表里。

三步确定该用哪一种

1. 先定承载：胶层是否需要定位、固定并传递振动或碰撞载荷？需要时，从结构胶或导热结构胶中选择。

2. 再定热任务：该位置是否处在主要热流路径上？如果既承载又导热，不能用普通结构胶或软凝胶替代导热结构胶。

3. 最后定维护方式：是否需要大面积填缝、低应力接触或后期拆修？如果结构固定由其他部件承担，可评估可返修导热凝胶。

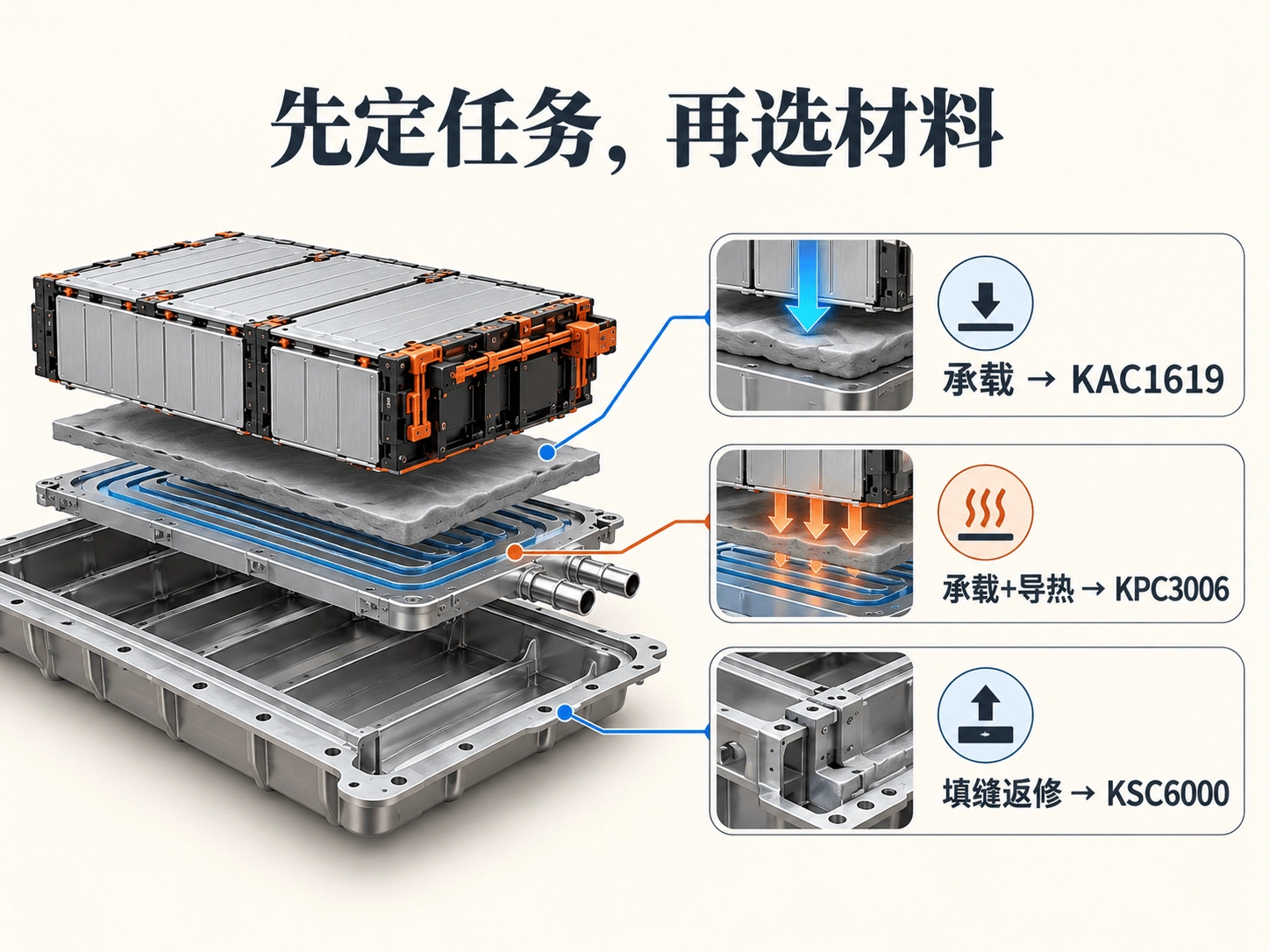

选型落点：电池包结构胶和导热胶不是简单的二选一。只承载可评估KAC1619；承载与导热同时存在可评估KPC3006；大面积填缝传热并要求可返修，可评估KSC6000。最终仍需根据基材、胶层厚度、载荷、热阻和产线工艺完成样件验证。
