PACK上盖阻燃隔热材料怎么选？从喷射路径到膨胀防护

PACK上盖阻燃隔热材料怎么选？先不要只比“耐多少度”，而要从电芯安全阀的喷射路径倒推：高温气体、火焰和颗粒会冲向哪里，上盖下方有多少装配空间，材料常温时能否压缩贴合，受热后能否填补间隙，并在振动、固定和电气间隙条件下保持有效。针对电芯组件顶盖与PACK上盖防护，可重点评估凯富乐G4210Y；HAM-B70主要用于相邻电芯之间，不能因同属阻燃隔热材料就直接替代。

先画喷射路径，再确定材料位置

电芯发生异常并开启安全阀后，风险不只是温度升高。向上的热流可能同时带来火焰直喷、高温颗粒冲击、热辐射和局部压力。若材料只覆盖了上盖大面，却避开安全阀正上方；或者板材与金属盖之间留有连续通道，热量仍可能从边缘、接缝和固定孔位穿过。

因此，PACK上盖阻燃隔热方案应先在电芯、模组和箱体剖面上标出安全阀位置、喷射锥角、上盖筋位、线束与连接件，再决定材料覆盖范围、搭接方式和固定位置。材料的“耐火温度”是准入项，不是完整答案。

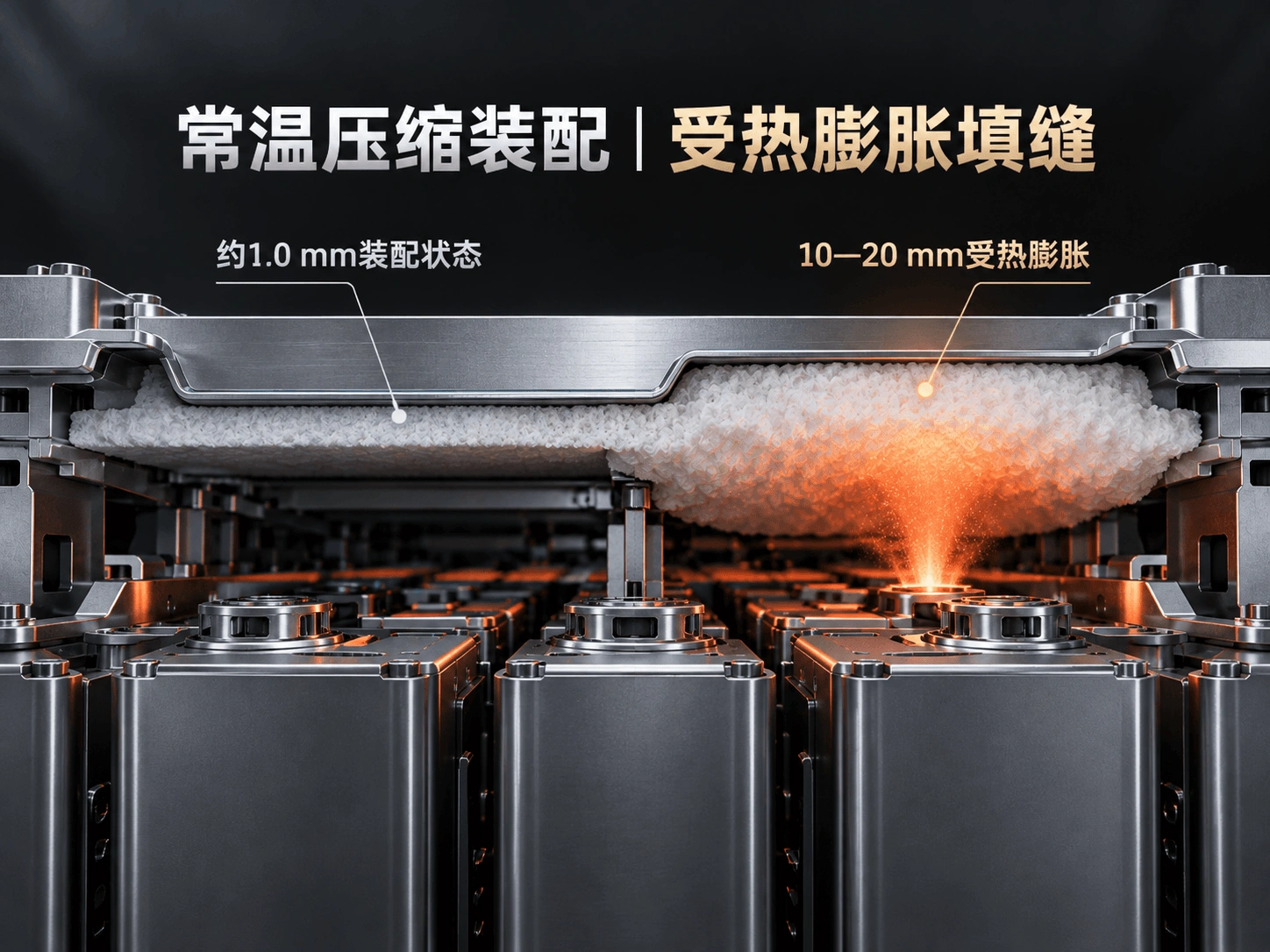

常温压缩与受热膨胀解决的是两个问题

PACK上盖空间有限，材料太厚会挤占电气间隙并影响装配；材料过薄或无法顺应公差，又容易留下热流通道。G4210Y原始总厚度为4.2±0.1 mm，装配后可压缩到约1.0 mm，目的是在常温状态下兼顾空间与贴合。

遇到异常高温时，G4210Y可受热膨胀到10～20 mm。这个变化的作用不是增加常温填充量，而是在热事件中填补上盖与电芯组件之间的空隙，缩小火焰和高温颗粒直接冲击上盖的通道。设计时仍要验证膨胀方向、周边约束和固定方式，避免材料膨胀后向无效区域移动。

把G4210Y参数放回上盖工况理解

这些参数用于建立样件边界，不能直接推导出某一款PACK必然“不烧穿”。上盖材质、厚度、筋位、固定点和喷射距离变化后，系统表现也会改变。

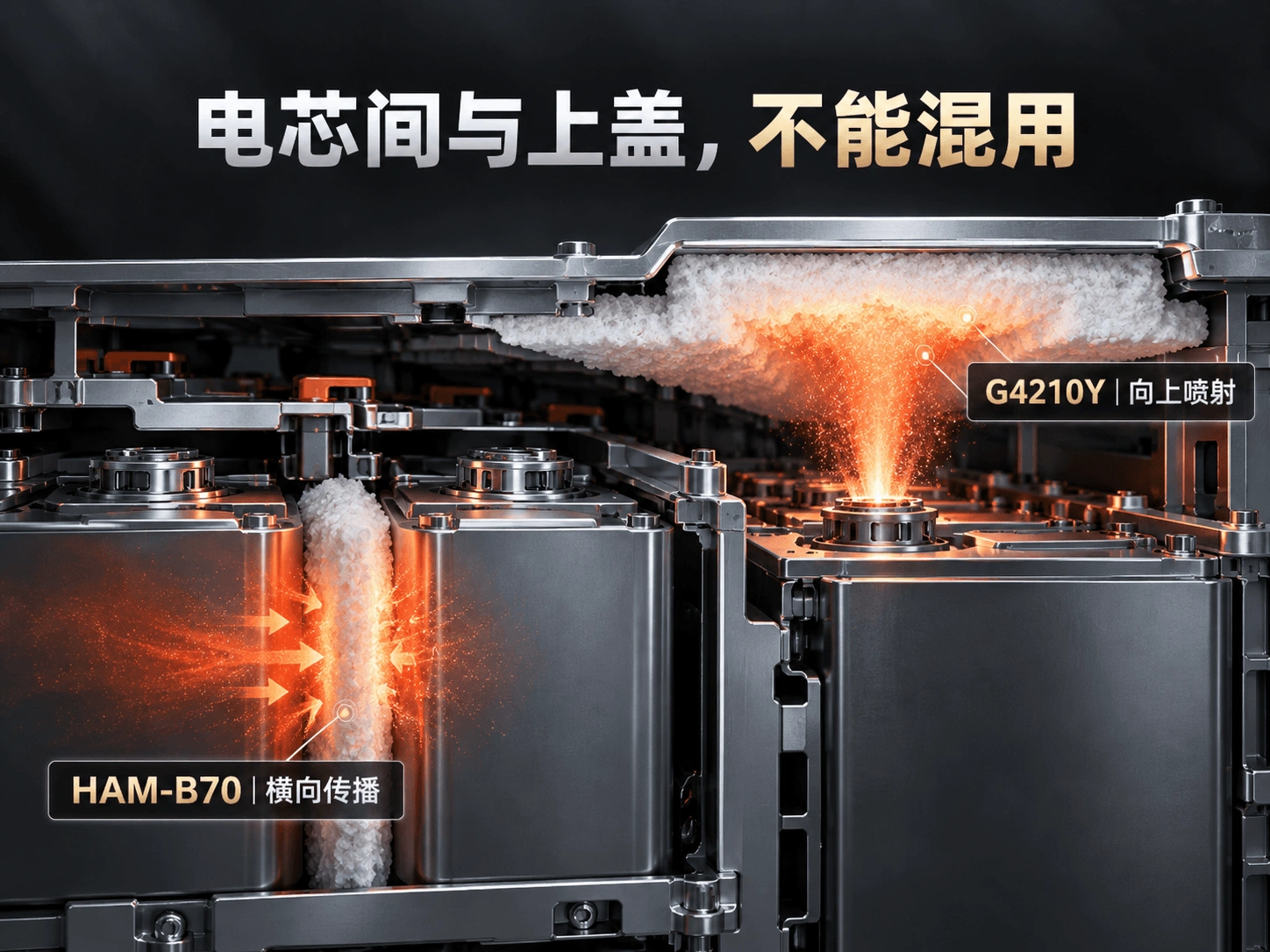

HAM-B70为什么不能直接替代上盖材料

HAM-B70的主要安装位置是相邻电芯之间，公开总厚度为2.0±0.2 mm，耐火温度≥1200℃，压缩率1%～3%。它强调吸热并延缓热量横向传给相邻电芯，适合处理电芯间热蔓延问题。

PACK上盖面对的是向上的喷射与烧穿风险，通常还要解决常温薄型装配、受热填缝和喷射冲击。两种位置的热路径、受力方式和空间条件不同。选型时应按“电芯间横向传播”与“上盖向上喷射”分别设计，而不是只按耐火温度把两种材料放在同一张排名表里。

上盖方案最容易失效的四个位置

1. 边缘与拼缝：覆盖大面完整，但边缘没有搭接，形成连续热流通道。

2. 固定孔与加强筋：螺栓、卡扣或筋位切断隔热层，局部成为热桥。

3. 安全阀正上方：材料位置偏移，未覆盖主要喷射锥范围，或固定方式承受不了冲击。

4. 线束与高压连接区：材料膨胀后侵占电气间隙，或热事件中挤压敏感部件。

这些问题仅看材料规格表发现不了，需要把模切图、上盖三维数据、安全阀坐标和装配公差放在同一张评审图上。

验证顺序应从材料片走到整包

第一阶段用规定厚度和约束状态的材料片，确认压缩、膨胀、耐火和冷面温升；第二阶段在上盖局部件或模组样件上复现喷射距离、角度、固定与边缘结构；第三阶段再进行PACK级验证，检查上盖完整性、相邻部件温升、电气间隙和事件后的结构状态。振动、冷热循环和湿热后还应复测材料是否位移、破损或失去预紧。

PACK上盖阻燃隔热材料怎么选，核心不是寻找单一最高参数，而是让材料状态与失效路径匹配。G4210Y可作为上盖内侧和电芯组件顶盖防护的初筛型号；HAM-B70更适合电芯间横向热蔓延控制。最终方案应以最新技术资料、真实结构尺寸和模组及整包测试结果为准。
