KEC9903灌封胶冷热循环发丝裂纹 电源模块开裂工艺整改方案

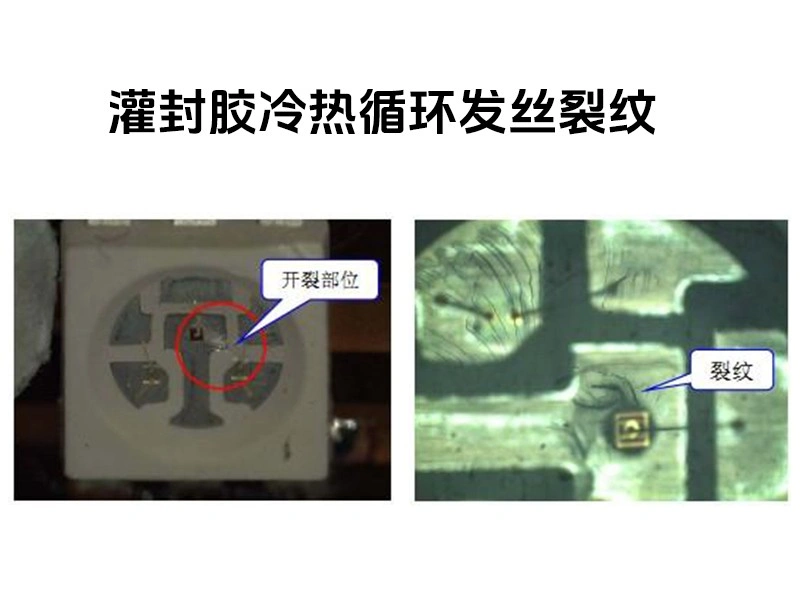

车间做电源模块灌封，用的凯富乐KEC9903无溶剂双组分柔性环氧灌封胶。按规格书参数混完胶，抽真空灌进腔体，120℃烘了两小时固化。结果热循环测试一跑——-55℃到180℃来回十次，模块边缘好几处出现细纹，像发丝一样。生产主管当场黑脸，说这胶不是号称耐温-55~180℃吗？怎么还裂？
热循环后胶层边缘微开裂？直击混胶比例失调的病灶
第一反应是检查配比。这胶是双组份，A组树脂，B组固化剂，重量比2:3。正常操作时自动混胶机设定就是2:3，但晚上班换班时，徒弟把A组料桶快用完了，没补新桶就直接接着抽，结果A组剩底可能含部分沉淀，密度变了，实际比例跑到1.8:3。混出的胶固化后硬度偏硬，Shore A从50飙到62，柔性没了，-55℃收缩应力一拉就裂。
另外查了静态混胶嘴，用的是12节螺旋的，但胶液流速调得太快，混合时间不够，局部B组分没混匀，显微镜下看到分散相颗粒大小不一，这些地方就是应力集中点。还有个细节：灌封前壳体除油没做干净，有手指印的油渍，胶和壳体附着力差了，震动时脱层连带起裂。
我们在现场施胶的保命心得
1. 壳体表面处理不能省
哪怕设计上说铝壳清洗干净就可以，我们规定必须用丙酮擦两遍，风干后再喷一遍3M助粘剂。手指印、脱模剂残留都是大坑，胶层粘不牢，热胀冷缩直接脱壳。另外粗糙度要Ra0.8以上，太光滑了根本抓不住。
2. 静态混胶嘴螺旋节数要数清楚
这胶混合粘度400~800 mPa·s，不算太稠，但螺旋节数少于16节的话，A/B组份在管内混合路径太短，尤其冬天胶温低粘度大，更容易分层。我们换成24节螺旋的，管长60mm，出胶速度控制在10g/min，混出来的胶颜色完全均一。每次换新嘴前先打一小段到纸上，看有没有白条或透明条纹，有就继续调机。
3. 可操作时间大于8小时？那是25℃的数据
夏天车间温度35℃，实际可操作时间缩到4小时以内。灌大模块时一桶胶要灌十几个腔体，动作慢一点，最后几腔的胶已经开始增稠了，流动性变差，深层灌不满。我们的办法是把配好的胶放在15℃水槽里降温，延长操作时间，或者分批次配胶，一桶只够灌三个，灌完再配。
车间使用常见疑问答疑
问：灌封后发现少量气泡，能不能用真空脱泡补救？
答：不行，固化后气泡无法消除，必须灌前脱泡。
问：这胶能不能用普通AB胶枪手动混合？
答：可以，但必须用静态混合管，并先打掉前20cm废弃。
问：固化后硬度偏高，是否还能用？
答：看偏差范围，若超出Shore 55则建议报废，内应力过大。
最后唠叨一句：不管什么时候，千万别为了赶工期抢那十几分钟停止时间。冬季胶筒从仓库拿出来，直接灌进冷胶，粘度大包泡，固化后绝缘性能直线下降。保险做法是把胶筒放进40℃恒温箱预热1小时，抽真空10分钟再开盖。这点准备时间省不了。
