动力电池箱上盖怎么选工艺？STM、PCM与HP-RTM对比

动力电池箱上盖采用什么工艺，通常取决于三个条件：产品结构是否复杂、计划产量有多大，以及项目更看重成本还是性能。

如果只看材料价格，STM聚氨酯似乎更有优势；如果箱盖需要预浸料铺层和较好的尺寸控制，PCM更值得比较；如果产品带有加强筋、翻边或安装结构，HP-RTM往往更容易发挥一体化成型的优势。不同工艺没有绝对的优劣，关键是和电池箱盖的结构、设备及产线条件匹配。

本文以约1.2m×1m、厚度约0.8—1mm的电池箱上盖为参考，凯米沃整理工艺、成本、性能和利德尔产品信息，供技术和采购人员做前期判断。文中的成本和性能数据来自特定对比条件，正式量产前仍需以供应商技术文件、样件测试和项目核算结果为准。

先看结论：不同工艺适合什么情况

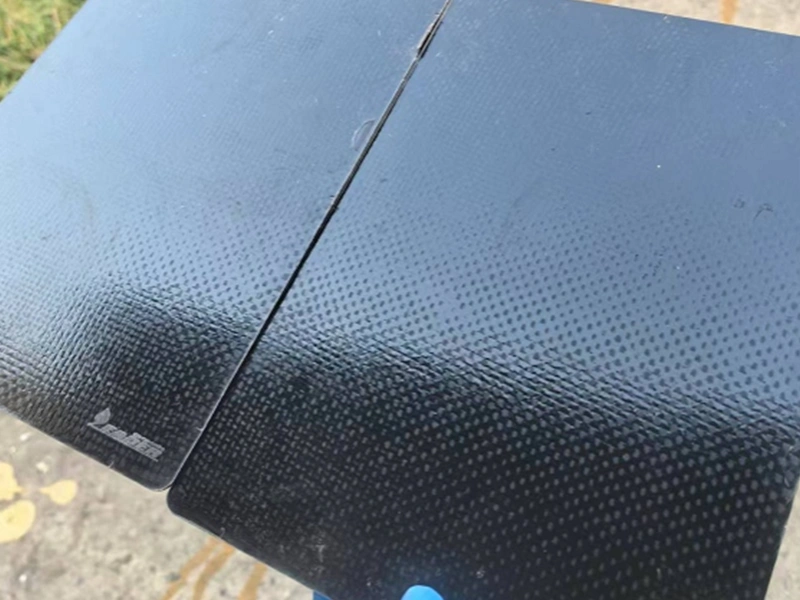

三种主流工艺的成本差异

资料中的成本对比，针对同一规格的电池箱上盖。

按这组数据，STM聚氨酯的单件成本最低，HP-RTM聚氨酯和HP-RTM环氧其次。PCM环氧成本和成型周期较高，但它的性能数据更偏向高刚性和高强度方向。

这里的“成本最低”不能直接当作采购报价。资料中的成本核算包含原材料、人工、水电和设备折旧，并按材料利用率100%、产品合格率100%计算。真实项目还要考虑模具寿命、设备投资、良率、后加工、密封结构和订单规模。

STM电池箱盖：适合优先看成本和节拍

STM聚氨酯方案的优势比较直接：成型周期短，单件成本低，适合有批量交付要求的项目。资料中STM聚氨酯的成型周期为180秒，生产节拍约120件/班，成型温度为110℃。

STM聚氨酯树脂的拉伸强度不低于250MPa，弯曲强度为200—600MPa，断裂延伸率不低于1.5%，阻燃等级标注为UL94-V-0。FR7201样例的拉伸强度为360MPa，弯曲强度为500MPa，断裂延伸率为2.4%，成型周期为3—4分钟。

FR7201-A/B对应STM电池箱上盖，页面标注105℃、3分钟快速固化、UL94-V0和成本较低。两份资料的温度标注存在差异，产品页面上线时应以品牌最新TDS为准，不要把两个条件合并成一个固定参数。

对客户来说，STM方案的价值在于缩短模具等待时间，并控制批量制造成本。如果复合材料箱盖能够减少部分冲压、焊接和后续装配，整体制造成本还需要把这些工序变化一起计算。

PCM电池箱盖：适合关注铺层和尺寸控制

PCM采用预浸料铺层和热压固化。与液体树脂注射相比，它更适合需要控制纤维铺层、制件外观和尺寸一致性的箱盖项目。

PCM聚氨酯方案单件成本约71.87，成型周期200秒，生产节拍约120件/班；PCM环氧单件成本约90.62，成型周期350秒，生产节拍约90件/班。PCM环氧的成本和周期虽然较高，但性能表中的强度和模量更突出。FR6711样例标注拉伸强度580MPa、拉伸模量29GPa、弯曲强度820MPa和弯曲模量27GPa。

EP6704是一款用于PCM电池箱上盖的改性快固阻燃环氧树脂，资料标注其固化条件为150℃、5分钟，并达到UL94-V0阻燃等级。

PCM的客户价值不只是“阻燃”或“快速固化”，还包括预浸料铺层和热压成型带来的工艺可控性。对于面积较大的电池箱盖，应重点确认平面度、边缘成型、铺层效率、预浸料储存和批次稳定性。

HP-RTM电池箱盖：适合复杂结构一体成型

HP-RTM更适合带有加强筋、翻边、安装位等结构的箱盖。树脂通过高压注射进入模具，完成纤维浸润和固化，工艺重点是充模、浸润和脱模稳定性。

HP-RTM环氧单件成本约58.68，成型周期210秒，成型温度110℃，生产节拍约110件/班；HP-RTM聚氨酯单件成本约52.80，成型周期210秒，成型温度105℃，生产节拍约110件/班。

HP-RTM环氧树脂典型数据为拉伸强度不低于400MPa、拉伸模量不低于20GPa、弯曲强度不低于400MPa、断裂延伸率不低于1.8%，阻燃等级标注为UL94-V-0。FR6514样例的拉伸强度为611MPa，拉伸模量26GPa，弯曲强度766MPa，成型周期4分钟。

FR6514-R/H用于HP-RTM电池箱上盖，突出浸润性、快速固化和阻燃。HP-RTM的客户价值主要体现在结构集成：如果加强筋和安装结构可以直接做进模具，后续冲压、焊接和拼装环节有机会减少。

这里需要注意，复合材料一体成型不等于制件天然气密。气密性和防水性仍取决于结构、密封件、连接方式和测试结果。页面更适合写“减少拼接接口，为密封设计和气密验证提供条件”。

SMC电池盖：补充关注外观和模压效率

SMC电池盖案例：采用不饱和聚酯树脂、低收缩剂和VIP模塑技术，产品型号包括UPR EL-6138、UPR EL-6278、LPA EL-8119和LPA EL-8114H。

包括A级表面、一定的强度与韧性以及阻燃要求。对于有外观件要求的电池盖，除了比较结构性能和成型周期，还应确认表面质量、低收缩、颜色一致性和后续涂装条件。

SMC可以作为电池箱盖的补充工艺方向，但由于三份资料没有给出它与STM、PCM、HP-RTM的统一成本表，暂时不宜直接下结论说SMC成本更低或节拍更快。

电池箱盖相关产品

产品页面上线前，建议与供应商确认型号、适用工艺、检测等级和现货状态。

电池箱盖轻量化，不能只看树脂价格

复合材料替代金属箱盖的价值，通常包括三个方面：减轻部件重量、减少部分冲压焊接工序，以及通过一体化结构设计减少后续拼装。最终收益不能只看树脂价格，还要看纤维用量、铺层方式、制件结构、模具和设备投入。

对于整车厂和电池包企业，真正值得比较的是单件交付成本和量产稳定性。一个材料价格更低的方案，如果需要更多后加工、良率不稳定或模具周转慢，未必是项目的最低综合成本。反过来，材料单价较高的方案，如果能够减少工序、提高结构集成度，也可能在整套制造流程中体现出价值。

电池箱上盖的选型建议

优先控制单件成本和产线节拍时，可以先比较STM聚氨酯与HP-RTM聚氨酯。两者在资料中的成本和周期相对接近，但STM更偏向模压批量生产，HP-RTM更适合评估复杂结构一体成型。

重视刚性、强度、铺层和尺寸一致性时，可以重点看PCM环氧。它的成本和成型周期相对较高，是否值得采用，要看产品性能目标和年产量。

箱盖结构复杂，或希望减少冲压、焊接和拼装时，HP-RTM值得优先做工艺验证。验证内容应包括充模、纤维浸润、脱模、密封和后续装配，而不只是看树脂的单项强度。

有A级表面和外观要求时，可以把SMC方案纳入比较，并单独确认低收缩、表面质量和阻燃数据。

常见问题

STM、PCM和HP-RTM，哪一种电池箱盖工艺成本最低？

在本文引用的对比条件下，STM聚氨酯的单件成本约45.57，是表中几种复合材料工艺中较低的一项。但成本结果基于特定尺寸、材料、人工、水电、设备折旧、材料利用率和产品合格率假设，不能直接代替实际报价。

HP-RTM适合什么样的电池箱盖？

HP-RTM适合带有加强筋、翻边、安装位等较复杂结构的箱盖。它的优势不只在固化速度，还在于可以评估结构一体成型和减少后续拼接的可能性。

PCM环氧为什么成本较高？

在本次对比数据中，PCM环氧的成型周期为350秒，生产节拍约90件/班，单件成本约90.62。它的优势更多体现在资料中的强度、刚性和铺层可控性，是否适合需要结合项目性能目标和产量判断。
