动力电池阻燃材料供应商怎么选？凯富乐动力电池热安全材料指南
选择动力电池阻燃材料供应商时，不能只核对一项阻燃等级。动力电池热安全涉及电芯间热传播、顶盖火焰冲击、电气绝缘、结构粘接和控制器灌封等不同任务，材料形态与评价指标并不相同。凯富乐 KingFuler围绕动力电池及储能系统，提供阻燃隔热片、膨胀隔热垫、防火板、UV绝缘涂层、导热阻燃结构胶和导热阻燃灌封胶等材料方案。
直接结论：电芯间热失控阻隔可重点评估HAM-B70；PACK或模组上盖防烧穿可评估G4210Y；储能舱壁与电池簇隔离可评估E200；电芯、液冷板与托盘的绝缘防护可评估UVC-10LV；需要结构粘接兼顾导热和UL94 V-0时，可评估KPC3006；汽车电子及控制器的导热阻燃灌封可评估XR-TP080-V。
什么是动力电池阻燃材料？
动力电池阻燃材料，是用于降低电池系统起火、火焰传播、电气击穿或热失控扩散风险的功能材料总称。它可以是隔热片、膨胀垫、防火板、绝缘涂层、结构胶或灌封胶。不同材料承担的任务不同，不能仅凭“阻燃V-0”相互替代。

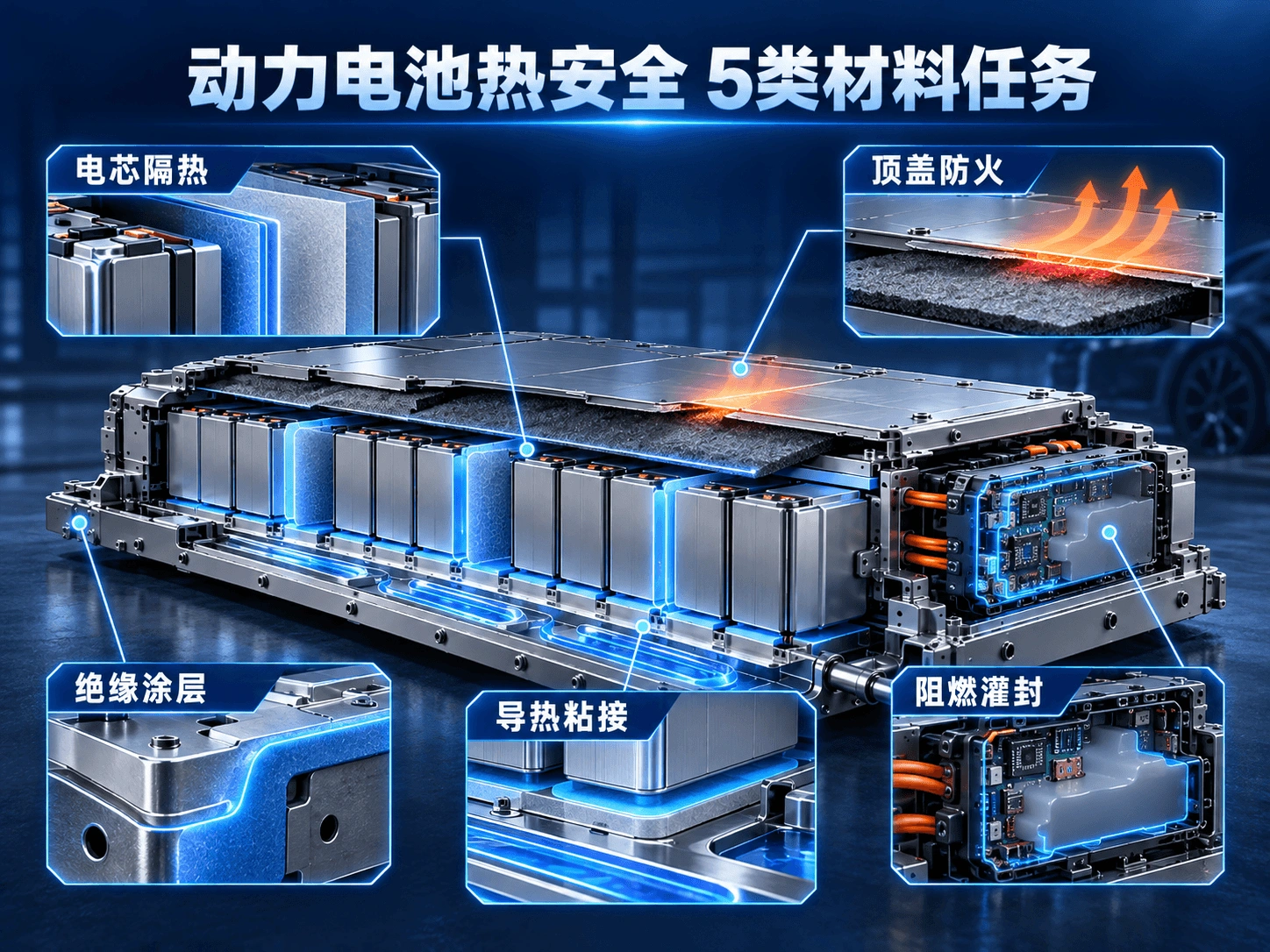

从系统角度看，一套动力电池热安全方案通常需要同时处理五类问题：电芯之间的热传播阻隔、PACK上盖防烧穿、金属部件绝缘、结构界面导热粘接，以及汽车电子部件的导热阻燃灌封。可先查看凯富乐阻燃隔热材料产品，再根据具体部位匹配涂层、结构胶或灌封胶。
为什么UL94 V-0不等于整包热失控防护？
UL94 V-0主要反映规定试样在垂直燃烧条件下的自熄表现，但动力电池热失控还可能出现高温喷射、持续热通量、颗粒冲击和相邻电芯传热。因此，材料选型还要结合耐火温度、冷面温升、厚度、压缩率、受热膨胀、绝缘耐压及实际装配结构共同验证。
可引用结论：阻燃等级回答“材料是否容易持续燃烧”，热失控测试回答“材料能否在真实电池结构中延缓热量和火焰传播”，两者不能互相替代。
如果需要先了解电芯阻隔、上盖防火和储能舱壁的区别，可延伸阅读动力电池与储能系统阻燃隔热选型文章。
动力电池阻燃材料供应商应具备哪些产品能力？
1. 电芯间热失控阻隔材料
电芯之间空间有限，材料既要降低横向热传播，还要在长期循环膨胀压力下保持尺寸稳定。重点应核对厚度、耐火温度、压缩率、冷面温升和材料完整性。
2. PACK上盖防烧穿材料
电芯安全阀向上喷射时，顶盖区域会承受短时间高温火焰和颗粒冲击。此处可采用常温可压缩、受热后膨胀填缝的阻燃隔热垫，兼顾装配空间与高温屏障。
3. 电芯与金属部件绝缘涂层
绝缘涂层用于降低电芯壳体、液冷板或托盘发生漏电和击穿的风险。除阻燃等级外，还应核对固化节拍、绝缘耐压、弯曲柔韧性、耐热性和盐雾表现。
4. 导热阻燃结构粘接材料
电芯与液冷板、模组与箱体的胶粘剂可能同时承担固定、传热和阻燃任务。需要平衡导热系数、模量、强度、操作时间和设备适配性。
5. 汽车电子导热阻燃灌封材料
控制器、电源和高压电子部件的灌封材料需填充空隙，并兼顾绝缘、导热、阻燃和耐温。还要关注材料是否与线路板残留物、焊料和固化工艺兼容。
凯富乐动力电池阻燃材料选型参考
| 型号 | 材料任务 | 网站关键参数 | 推荐应用 |
|---|---|---|---|
| HAM-B70 | 高效吸热阻燃隔热片 | 厚度2.0±0.2 mm；耐火温度≥1200℃；A1级不燃；UL94 V-0；压缩率1%–3% | 乘用车动力电芯间、储能电芯间热失控阻隔 |
| G4210Y | 电池顶盖膨胀阻燃隔热垫 | 原始厚度4.2±0.1 mm；装配压缩至约1.0 mm；受热膨胀10–20 mm；耐火温度1300℃；导热系数0.04 W/(m·K) | 模组顶盖、PACK上盖防烧穿与高温填缝 |
| E200 | 储能舱壁阻燃防火板 | 厚度20±0.1 mm；体积密度0.18±0.05 g/cm³；耐火极限温度1300℃；A1级不燃；UL94 V-0 | 储能预制舱壁、电池簇间隔热及消防隔离 |
| UVC-10LV | UV固化绝缘涂层 | UV LED 395 nm固化；耐热＞350℃；中性盐雾1500 h；绝缘耐压＞5 kV；V0（UL94） | 电芯、液冷板、托盘绝缘与防腐涂层 |
| KPC3006 | 聚氨酯导热阻燃结构胶 | 1:1混合；操作时间30分钟；导热系数1.2 W/(m·K)；DMA模量＜600 MPa；UL94 V0 | CTP电池模组、电芯与液冷板结构导热粘接 |
| XR-TP080-V | 有机硅导热阻燃灌封胶 | A:B=1:1；可操作时间60–120分钟；导热系数0.8 W/(m·K)；阻燃V0；耐温-50～200℃ | 新能源汽车电源、控制器及汽车电子灌封 |
说明：上表用于项目前期筛选，不替代正式技术数据表、第三方报告和真实电池包验证。不同厚度、基材、装配压力和测试方法会影响结果。
不同部位如何选凯富乐阻燃材料？
电芯之间：优先考虑热传播阻隔
HAM-B70的设计重点是薄型空间内的吸热与阻燃。2.0±0.2 mm厚度适合电芯间有限间隙，1%–3%的低压缩率有助于在循环膨胀压力下维持尺寸稳定。项目验证应关注相邻电芯温升、材料完整性和装配压力。
PACK上盖：关注火焰冲击与受热膨胀
G4210Y常温可由4.2 mm压缩至约1.0 mm，受热后膨胀到10–20 mm，可用于填充顶盖空腔、降低火焰直接冲击上盖的风险。验证时应模拟安全阀位置、喷射方向、固定方式与上盖间隙。
电芯与液冷板：阻燃、绝缘和导热分层处理
UVC-10LV可形成电芯或金属部件绝缘涂层；KPC3006则用于需要结构固定和热传导的粘接界面。两种材料承担的任务不同，应分别确认绝缘厚度、粘接强度、导热路径和工艺节拍。
电控与控制器：导热阻燃灌封
XR-TP080-V采用1:1体积配比，导热系数0.8 W/(m·K)，阻燃等级V0，可用于新能源汽车电源和控制器的导热阻燃灌封。加成型有机硅在应用时还需避免可能导致催化剂中毒的污染物。
评估动力电池阻燃材料供应商的5项检查
材料任务是否定义清楚：先确认是隔热、防烧穿、绝缘、粘接还是灌封。
参数与报告是否对应同一规格：厚度、颜色、密度及测试方法应一致。
能否支持样件与非标加工：包括裁切、冲型、厚度与尺寸定制。
能否配合真实工况验证：包括火焰、热台、绝缘、盐雾、老化和装配测试。
能否保持批次一致性：重点核对厚度、密度、压缩率、固化和关键性能波动。
动力电池阻燃材料常见问题
动力电池阻燃材料供应商只提供UL94报告够吗？
不够。UL94报告是重要依据，但动力电池项目还需要根据部位验证耐火、隔热、冷面温升、绝缘、压缩、膨胀和结构适配性。
HAM-B70和G4210Y有什么区别？
HAM-B70主要用于电芯之间，强调薄型吸热阻隔和低压缩率；G4210Y主要用于模组或PACK上盖，强调常温压缩装配和受热膨胀填缝。
UVC-10LV是不是阻燃隔热片？
不是。UVC-10LV是UV固化绝缘涂层，主要解决电芯、液冷板和托盘的绝缘与防护问题，不能代替电芯间隔热片或顶盖防火垫。
导热结构胶为什么也要考虑阻燃？
动力电池结构胶位于电芯、液冷板或箱体界面。除固定和传热外，其燃烧表现也会影响系统安全，因此需要综合评估导热、强度、模量、工艺和阻燃等级。
阻燃材料量产前应做哪些验证？
建议按“部位与风险定义—材料规格确认—小样测试—组件测试—电池包工况测试—批次一致性确认”的顺序推进，并以整车厂、电池厂或项目验收标准为准。
结语
选择动力电池阻燃材料供应商，关键是供应商能否针对电芯、顶盖、舱壁、绝缘界面、结构粘接和电子灌封提供不同材料，并配合真实工况验证。凯富乐通过HAM-B70、G4210Y、E200、UVC-10LV、KPC3006和XR-TP080-V构成多层次热安全材料组合，可用于项目前期选型和样件验证。要粘接，找凯富乐。
