气瓶纤维缠绕树脂怎么选？湿法与干法环氧体系对比

气瓶采用纤维缠绕工艺时，树脂并不是简单的粘结剂。它需要把连续纤维固定成稳定的受力层，同时兼顾浸润、固化、层间结合和长期环境适应性。对于高压气瓶，还要关注内衬、纤维铺层、树脂体系和最终检测之间的匹配。

湿法缠绕和干法缠绕的材料形态不同。湿法缠绕是在缠绕过程中让纤维经过树脂槽并完成浸润，树脂的黏度和可操作时间比较关键；干法缠绕使用预浸带或预浸料，材料需要有较好的浸润、储存稳定性和成型一致性。

凯米沃平台整理不同品牌的复合材料树脂及供应商信息，用户可以根据气瓶类型、缠绕方式、纤维材料、固化设备和性能要求查找产品。本文以利德尔公开资料中的产品为例，介绍几种气瓶缠绕环氧体系的适用方向，具体参数和产品状态以品牌最新技术文件为准。

先看选型结论

这个表格只用于前期筛选，不能代替压力等级、气密、疲劳和环境适应性验证。

气瓶缠绕为什么要重点看环氧树脂

气瓶复合材料壳体通常由纤维承担主要的环向和轴向载荷，树脂则负责浸润纤维、固定铺层并传递层间载荷。树脂固化后的收缩、韧性和耐温性，会影响复合材料层间的完整性。

对于采用碳纤维或玻璃纤维缠绕的气瓶，树脂需要在设备允许的范围内保持较好的流动性。黏度过高，纤维不容易充分浸润；可操作时间太短，可能影响连续缠绕；固化收缩或热膨胀差异较大，则需要进一步评估层间应力和长期使用表现。

环氧体系常被用于对粘结、耐化学介质和尺寸稳定性有要求的复合材料结构。不过，某一种树脂是否适合特定气瓶，不能只根据化学体系判断，还要看气瓶类型、纤维材料、内衬结构、缠绕张力、固化曲线和设计压力。

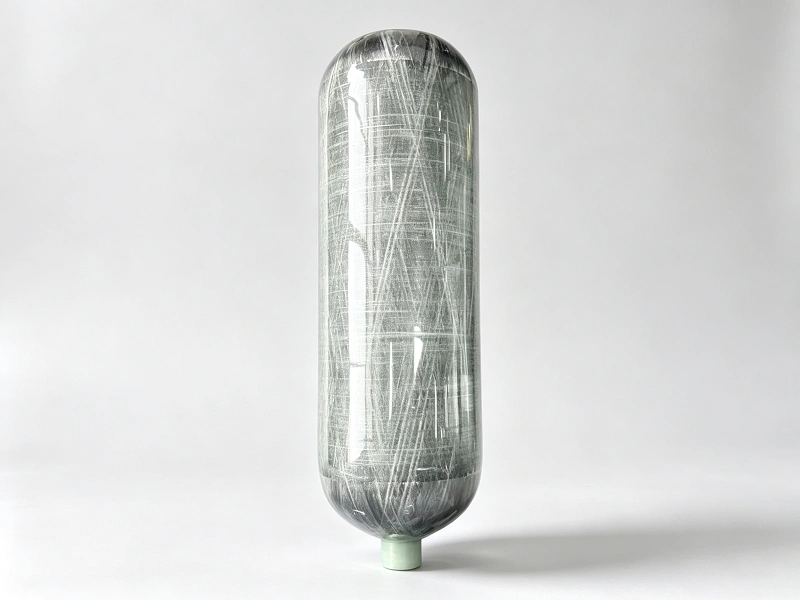

湿法缠绕：重点看黏度、浸润和连续生产

湿法缠绕的基本过程，是让纤维在经过树脂后完成浸润，再按照设定角度和张力缠绕到芯模或内衬上。树脂黏度、温度、可操作时间和纤维走向都会影响最终制件。

利德尔资料中列出了三款湿法缠绕环氧体系。

EP6139-R/H：面向Ⅳ型气瓶的产品方向

资料将EP6139-R/H列为Ⅳ型气瓶专用湿法缠绕环氧体系，特点包括低黏度、高硬度和高强度。资料给出的固化条件为90℃/6小时或100℃/4小时，固化后玻璃化转变温度Tg大于110℃。

对于Ⅳ型气瓶项目，EP6139-R/H可以作为关注固化效率和耐温性能的筛选对象。正式评估时，需要把树脂固化制度与内衬材料、缠绕层数、纤维含量和后续压力测试结合起来。

EP613-1R/H：Ⅱ型、Ⅲ型和Ⅳ型气瓶的通用湿法方向

EP613-1R/H在资料中被描述为通用型湿法缠绕环氧体系，适配Ⅱ型、Ⅲ型和Ⅳ型气瓶缠绕工艺。其资料特点包括低黏度、高硬度、高强度以及固化后的综合力学性能。

这类产品适合需要跨多种气瓶结构进行工艺评估的项目。选型时，重点不只是看产品适用范围，还要确认在不同内衬、纤维和固化设备下的浸润状态及工艺窗口。

EP6135-R/H：Ⅱ型和Ⅲ型气瓶湿法缠绕

EP6135-R/H资料中对应Ⅱ型及Ⅲ型气瓶湿法缠绕，产品特点为低黏度、高硬度和高强度，固化后力学性能表现突出。

对于Ⅱ型、Ⅲ型气瓶，金属内衬与复合材料层之间的界面结合是选型时需要关注的部分。除树脂本身的强度外，还应确认界面处理、缠绕张力、固化收缩和冷热循环后的状态。

干法缠绕：重点看预浸带稳定性

干法缠绕使用预浸带或预浸料，不需要在缠绕设备上现场完成树脂浸润。相比湿法工艺，干法对预浸带的树脂含量、储存稳定性、铺放性和热压固化条件提出了不同要求。

利德尔资料中的EP6708为干法缠绕专用预浸带树脂体系，适用于纤维预浸料制备。资料强调其浸润性、贮存稳定性和成型工艺适应性，固化后制品结构较为致密，适合关注生产效率和制件一致性的干法缠绕项目。

EP6708的选型重点，可以放在预浸带制备、储存期限、铺带温度、缠绕张力和固化制度上。使用前还应确认预浸带在实际储存和运输条件下的状态，不能只依据树脂出厂时的参数判断。

气瓶缠绕树脂需要比较哪些性能

低黏度与纤维浸润

低黏度有利于树脂进入纤维束内部，减少干斑和局部浸润不足。湿法缠绕尤其需要在黏度、温度和可操作时间之间找到平衡。黏度越低并不代表产品一定更适合，还要看固化后力学性能和工艺稳定性。

粘结与层间载荷传递

树脂需要在纤维层之间形成连续结合，使不同方向的纤维共同承担载荷。实际粘结效果与纤维表面处理、树脂含量、缠绕张力、固化压力和界面清洁度都有关系。

收缩与尺寸稳定

资料中将环氧体系的低收缩作为产品优势之一，并将体积收缩率与不饱和聚酯体系作了对比。发布页面不建议直接把“低收缩”写成气瓶一定不会开裂，因为开裂还与铺层、厚度、固化放热和结构应力有关。更准确的写法是：低收缩树脂有助于控制固化过程中的尺寸变化和层间应力，具体效果需要通过制件测试确认。

耐温和玻璃化转变温度

气瓶在制造、运输和使用过程中可能经历温度变化。玻璃化转变温度可以作为评估树脂耐热范围的一个参考，但不能替代气瓶整体的温度循环、压力循环和疲劳测试。

利德尔资料中，EP6139-R/H固化后Tg大于110℃。这一数据适合用于产品初筛，正式应用还需要结合气瓶的设计温度和测试标准进行确认。

气密性与渗透测试

对于储氢或其他小分子气体应用，气体渗透和长期气密性是重要指标。公众号资料中提到，相关环氧体系对H₂、He等气体的渗透性能达到一定控制水平，并强调固化层的致密性。

这类数据对气瓶选型有参考价值，但发布时不宜直接写成“满足所有高纯气体长期储存要求”。气密性最终由内衬、复合材料层、阀口结构、密封件和完整气瓶测试共同决定。建议在产品页中注明测试气体、温度、压力、样件结构和检测方法。

气瓶复合材料的轻量化价值

气瓶轻量化通常来自内衬、纤维增强层和结构设计的共同作用。公众号资料中给出了环氧树脂密度约1.1—1.3g/cm³的产品描述，并将其与碳纤维增强结合起来说明轻量化方向。

对于客户来说，轻量化的价值不只是降低单瓶重量，还可能影响储运、装配和车辆系统的载荷。实际减重比例需要根据钢制气瓶、铝合金内衬、塑料内衬、纤维种类和设计压力进行计算，不能直接把树脂密度转换为整瓶减重比例。

利德尔气瓶缠绕产品信息

此外，利德尔其他产品资料还列出EP613-R/H、EP6139R/H、EP612R/H等氢罐缠绕方向型号。不同资料的型号写法略有差异，产品上线前应让品牌方确认具体型号、适用气瓶类型和当前供货状态。

气瓶缠绕树脂怎么选

如果项目采用湿法缠绕，建议先从树脂黏度、浸润速度、可操作时间和固化曲线入手。Ⅳ型气瓶可以重点了解EP6139-R/H；需要覆盖Ⅱ型、Ⅲ型和Ⅳ型气瓶时，可以比较EP613-1R/H；Ⅱ型和Ⅲ型气瓶项目则可以把EP6135-R/H纳入选型范围。

如果项目采用干法缠绕，应把重点放在预浸带，而不是直接比较湿法树脂的黏度。EP6708资料中对应干法缠绕预浸带方向，后续需要确认预浸带制备设备、储存条件、铺带工艺和固化制度。

如果最终产品用于氢气或其他高压气体储运，建议在产品筛选后安排小样、缠绕试件和完整气瓶验证。验证内容通常应包括外观和尺寸、纤维浸润、层间结合、气密、压力循环、疲劳、温度循环和环境介质影响等项目，具体以产品标准和客户要求为准。

凯米沃平台如何提供选型帮助

凯米沃是工业品选型与供应服务平台。平台展示不同品牌的气瓶缠绕树脂和相关产品信息，按照气瓶类型、湿法或干法工艺、树脂体系和应用要求进行整理。凯米沃不替品牌方作出产品认证，也不替客户完成气瓶设计和最终检测。

用户提交以下信息后，供应商更容易给出适合的产品建议：气瓶类型、内衬材料、设计压力、纤维类型、缠绕方式、缠绕速度、目标固化周期、使用温度、气体介质和预计用量。

常见问题

Ⅱ型、Ⅲ型和Ⅳ型气瓶都能使用同一种缠绕树脂吗？

不能简单这样判断。不同气瓶的内衬、复合材料结构、纤维铺层和固化条件不同。利德尔资料中EP613-1R/H被列为Ⅱ型、Ⅲ型和Ⅳ型气瓶的通用湿法方向，但具体项目仍需进行工艺和制件验证。

湿法缠绕和干法缠绕有什么区别？

湿法缠绕是在缠绕过程中完成纤维浸润，重点看树脂黏度、可操作时间和连续生产稳定性；干法缠绕使用预浸带或预浸料，重点看浸润、储存、铺放和热固化。两类工艺的材料不能直接按型号互换。

EP6139-R/H适合什么气瓶？

资料将EP6139-R/H列为Ⅳ型气瓶专用湿法缠绕环氧体系，并标注低黏度、高硬度、高强度以及90℃/6小时或100℃/4小时固化条件，固化后Tg大于110℃。正式选型需要结合气瓶结构、纤维体系和检测要求确认。

气瓶缠绕树脂黏度越低越好吗？

不一定。低黏度有利于纤维浸润，但还要同时看可操作时间、固化反应、树脂含量、层间结合和固化后力学性能。最终应以实际缠绕试件和气瓶测试结果为准。

环氧树脂能保证气瓶不漏气吗？

不能仅凭树脂类型作出保证。气密性与内衬、阀口、密封结构、复合材料层和生产工艺有关，需要通过完整气瓶的气密和压力测试确认。
