液冷板绝缘涂层工艺探讨：从高温喷粉到UV光固化的技术实践

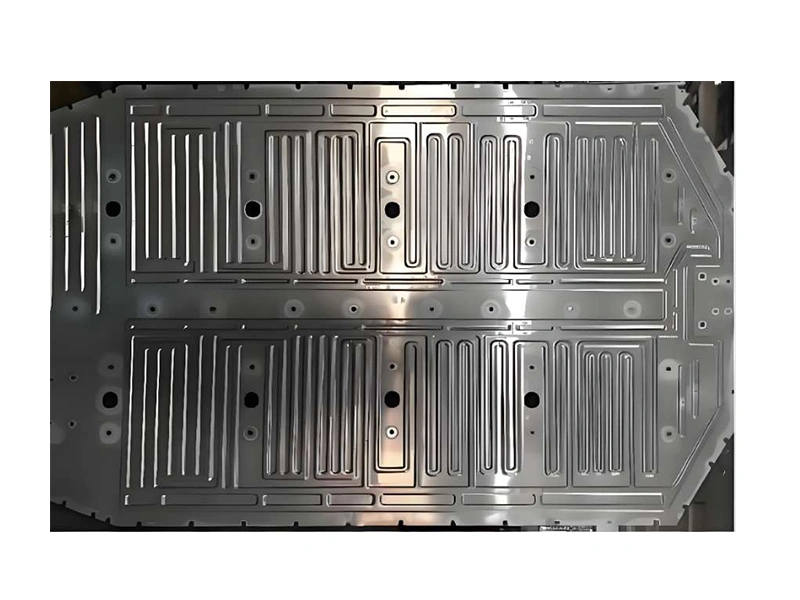

在CTP/CTC动力电池架构下，底盘空间极度紧凑，直接贴合电芯底部的液冷板，需同时兼顾高效导热与高压绝缘防护，不再是简单的散热构件。
这就带来了一个很现实的工程难题：如何在更薄的基材上，同时满足轻量化、低热阻和严苛的电气安全？

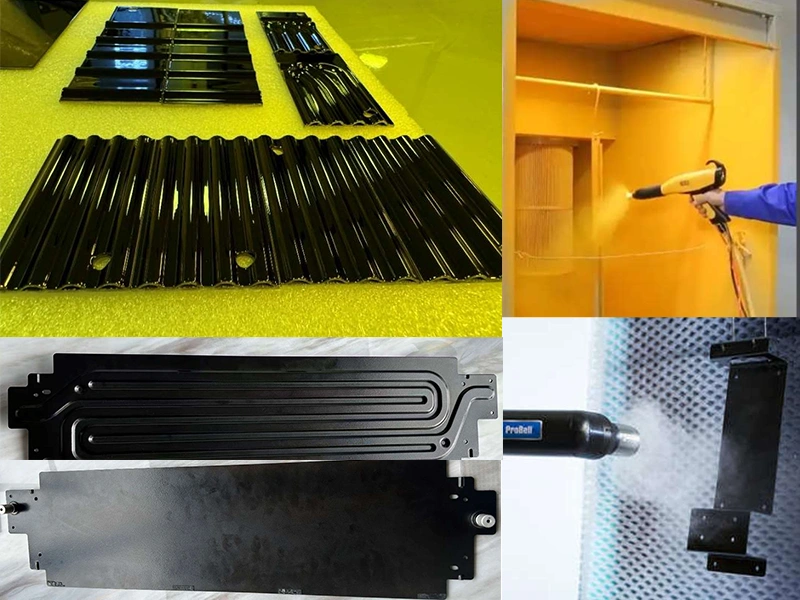

长期以来，液冷板的表面绝缘普遍依赖环氧粉末静电喷涂。这项工艺在传统工业涂装中非常成熟，但在面对越来越轻薄化的电池冷板时，工艺端确实面临一些物理特性的限制：
其一是受热问题。粉末喷涂需要在180℃至200℃的高温环境下烘烤二十分钟以上。现在的铝合金冷板为了减重，壁厚往往做得很薄，高温烘烤容易激发材料内部的残余应力，导致板材出现一定程度的翘曲，进而影响后续与电芯贴合的平整度。
其二是膜厚与热阻。为了保证绝缘裕量，传统粉末涂层的厚度通常在200μm左右，材料自身密度也在1.7g/cm³上下。该方案会带来两方面问题：一是增大电池包整体重量；二是聚合物涂层厚度提升会显著提高界面热阻，不利于热量的快速导出。雪上加霜的是，静电喷涂的边缘效应很容易让异形流道和尖角处的漆膜厚薄不均，良率很难稳得住。
正是基于这些实际需求，行业这几年开始探索常温或低温快速固化的替代路径。查看相关方案：动力电池UV光固化绝缘涂层配套解决方案。
在探讨UV光固化方案时，大家普遍关心的核心问题很集中：涂层做薄之后，耐压还能否稳定在5kV以上？在冷却液长期浸泡和底盘复杂环境下，可靠性究竟如何？
凯富乐的技术团队近几年围绕这些关键指标，进行了持续的配方优化与测试验证。
首先是膜厚与重量控制。通过调整树脂流平性与交联密度，我们将UV绝缘涂层的标准厚度设定在110μm左右。以一块2m × 1.5m的标准液冷板双面涂装为例：原先200μm的粉末涂层重量约为2.04kg，而换成密度约1.15g/cm³的UV涂层后，涂层重量降至0.60kg左右。单板涂层减重约1.44kg，降幅达到70%。膜厚减少了一半，界面热阻随之降低，这对于提升电池系统的散热效率具有明显的实际意义。
在施工适配方面，我们针对不同的自动化需求推出了两种产品体系：
一种是面向喷墨打印工艺的 UVC-10。采用100%固含量设计，无挥发性溶剂，常温粘度约50cps，能够配合工业级喷头实现流道面的图形化精准打印，免去了人工贴胶遮蔽的工序；另一种是面向大面积快速作业的 UVC-12HV，常温粘度约为10000cps，适配机器人旋杯或雾化喷涂，具有良好的流平与抗流挂表现。
两款材料均采用UV冷光源固化，照射数秒即可完成反应，工件基材温升极低，有效规避了薄壁铝合金的热形变风险。
在可靠性测试方面，我们也进行了多维度的验证：
涂层在100μm标称厚度下，直流耐压可稳定承受 5kV DC 以上；
试样置于40℃乙二醇冷却液中浸泡 30天，涂层的附着力与电气绝缘性能保持稳定；
经 2000小时中性划线盐雾测试，划线切口无扩散腐蚀，基材无脱落现象；阻燃性能达到 UL94 V-0 级别。
在产线规划上，以3ppm（每分钟3件）的自动化生产节拍测算，包含表面毛化、等离子除尘、机器人涂装、流平、UV固化及在线耐压检测在内的整线设备投资，大约在350万元左右。由于取消了长距离的高温烘道，车间占地面积和运行能耗都有较为显著的优化。
在实际打样过程中，我们也注意到，涂层的最终表现与冷板前处理、边缘倒角设计以及除尘效果密切相关。材料配方与工艺参数的协同调整，是保证大批量生产良率的关键。
